工作日誌

2013年1月9日星期三

01/03 課程筆記

課程說明 :

安裝LIDAR軟體

TerraMatch可做航帶平差

點薄化 : 減少資料量，即在限定之水準距離和高程距離內，僅保留一點代表該處高程。

LAS檔可記錄之資訊 : 點雲的檔案、航線編號、RGB、回波強度、高程。

2013年1月1日星期二

一、作業討論:
照片來源:
拍照
衛星影線(大範圍)
航拍(特定範圍)
載具、UAV、熱氣球

比較差異(距離)
製成表格再下定論

精密度
可量一塊面積
兩個圖比較

1.要求的要做到
疊在一起看一看提出數據(量化)
主題圖不要太花俏
2.參考文獻
參考過去別人怎麼做再比較
3.自己創新(實驗)

鑲嵌照片與照片取一部分相接
數位資料內容看需求而訂其精密度

前後文一致性，不要模糊自己的論述。

框標→率定照片長度→計算PIXEL長度

為何航照圖是黑白的?
黑白顏色的粒子較細，若用彩色解析度較低。

二、LIDAR教學

break line 結構線(段線)
http://support.esri.com/en/knowledgebase/GISDictionary/term/breakline
人工畫出，堤防、房子線性內插其高程
攝影測量需花時間畫出，而LIDAR可直接畫

GOOGLE:台灣地質研究用LIDAR畫出1m大小之資訊
(國楨老師)

任務規劃:
測區地形分析
植被覆蓋種類
決定航帶重疊區比率
飛行速度
航線規劃
安全航高: 雷射強度會傷害人體皮膚及眼睛

2012年12月25日星期二

12/20 課程筆記

比較差異
1.正射數化與google數化比較
2.與他組正射數化比較

數化道路應該用線還是多邊形?
看需求。
用線畫比較容易，但圓環則無法用線表現
用多邊形畫，較麻煩，但能表現圓環

飛機航拍有高差位移、傾斜位移，正射後可改善。

2012年12月16日星期日

12/13課程筆記

航空攝影測量講解

安裝程式程序

1.ERDAS IMAGINE_9.0 → IMAGINE → SETUP

2. LPS_9.0 → LPS → Setup

3.將ERDAS9.0複製，放入C槽執行

4.開啟Leica Photogrammetry Suite 9.0

5.控制點內方位

6.控制點外方位
8張航照圖中的控制點，須注意彼此對應的位置。

7.自動新增控制點

8.空中三角運算(誤差在0.2m為佳)

一開始做出的誤差大於0.2m，前後修改了9次，最後修改後在0.2m內。
修改誤差必須回到控制點外方位去做修改，檢查是否有點位點錯或是位置偏移。

9.完成

而圖中還是紅色的區塊，表示還沒做此項目。

2012年12月11日星期二

12/6 課程筆記

本次上課由我們已經所學過的東西說起，回頭看才發先原來我們已經會了這麼多，但是將來要怎麼應用還是得很大的學問。

1.thematic map 主題圖
2.digitization 數化
3.data base 資料庫
4.spatial analysis 空間分析
5.digital terrain model (DTM) 三維資料
digital elevation model (DEM)
6.作業八
(1.)5000人/km^2 <= 人口密度 <15000人/km^2 (SQL)
(2.)距高速公路3km外 (BUFFER)
(3.)75%<濕度<85% (CONTOUR)
7.作業九
C58 排水幹線
C58-01 支線
C58-02-01 分線
C58-02-01-01 次分線
.dbf 圖歸圖，資料歸資料，ID唯一(方便做整合)

8.攝影測量LPS
航空圖到手若先數化，精確度低
若是要算土方量，精確度要高
Shuttle Radar Topography Mission (SRTM)
ASTER無法穿透雲層

2012年12月4日星期二

11/29 課程筆記

本次上課講解作業八和九

作業八、跨軟體綜合應用

要求 : 利用給定之人口密度、遠離高速公路之距離及濕度三條件，求出適合居住之範圍。根據所要求之三條件，一個一個的加以結合在一起，以求出最後目標範圍，為綜合之練習。

說明 : 本範例主要目的在練習建立合乎人口密度在5000~15000人/km² 之間，距離高速公路在3km以上，以及溼度在75﹪~85﹪間三個條件之合適的居住範圍。其作法首先由大台北地區圖層之屬性資料，利用SQL Select將人口密度在 5000~15000人/km² 之間的範圍篩選出來；其次，根據範例四中所建立之高速公路路線圖層，定出距離為3km以上之範圍；至於濕度條件，由於是MS EXCEL檔案，且只有X、Y座標與濕度值，所以必須先利用畫圖軟體（本例中採用Surfer軟體）將其等濕度線給畫出，並為了能在MapInfo中讀檔，所以在 Surfer中必須以AutoCAD DXF檔案格式將等濕度曲線圖轉換（Export）出來，再進入MapInfo中將此AutoCAD DXF檔案輸入（Import），最後利用數化計巧將滿足濕度條件之範圍給定出。有了滿足各個條件之圖層後，再利用圖層編輯技巧將真正滿足三個條件之範圍給表現出來。

在Surfer中使用IDW及Krigingz法做出的適合居住地是不一樣的，用IDW法會發現在文山區及南港區會比Krigingz法做出的多出了一大塊的適合居住地。

作業九

要求 : 利用Arcview作區域排水幹線分析，學習Arcview的基本操作與各種分析。

說明 : ArcView為另一種別於MapInfo的GIS軟體，其在圖層與資料屬性之串接上，具有很簡便之操作特性。本範例即利用區域排水幹線之主題圖，分別串接不同屬性資料（如：排水幹線屬性、改善工程屬性等），即可進行不同屬性資料之分析；其重點在於屬性欄位對照關係之確認與屬性串接操作之練習，最後並學習如何分析屬性資料特性與建立主題分析圖。

2012年11月27日星期二

11/22 課程筆記

一、課程筆記

1.ASTER（美日合作開發）、SRTM　為何有全世界地形圖、立體影像?
Comparison of ASTER GDEM to SRTM
http://www.opentopography.org/index.php/blog/detail/comparison_of_aster_gdem_to_srtm

2.lan檔是網格(Raster)資料，可用在影像上也可用在網格。
從lan可以算出坡度，而坡度公式有很多種，在土木工程上多用百分比而非角度表示。
3.QGIS中Profile Tool可出剖面線
4.Raster & Vector 無法交集
5.累積降雨資訊＿徐昇氏多邊形法應計算總量

上完課之後我發現自己在實務專題二的內容撰寫的不夠清楚，
針對這點我將自己實際操作的過程及問題，再一次說明。

二、實務專題二

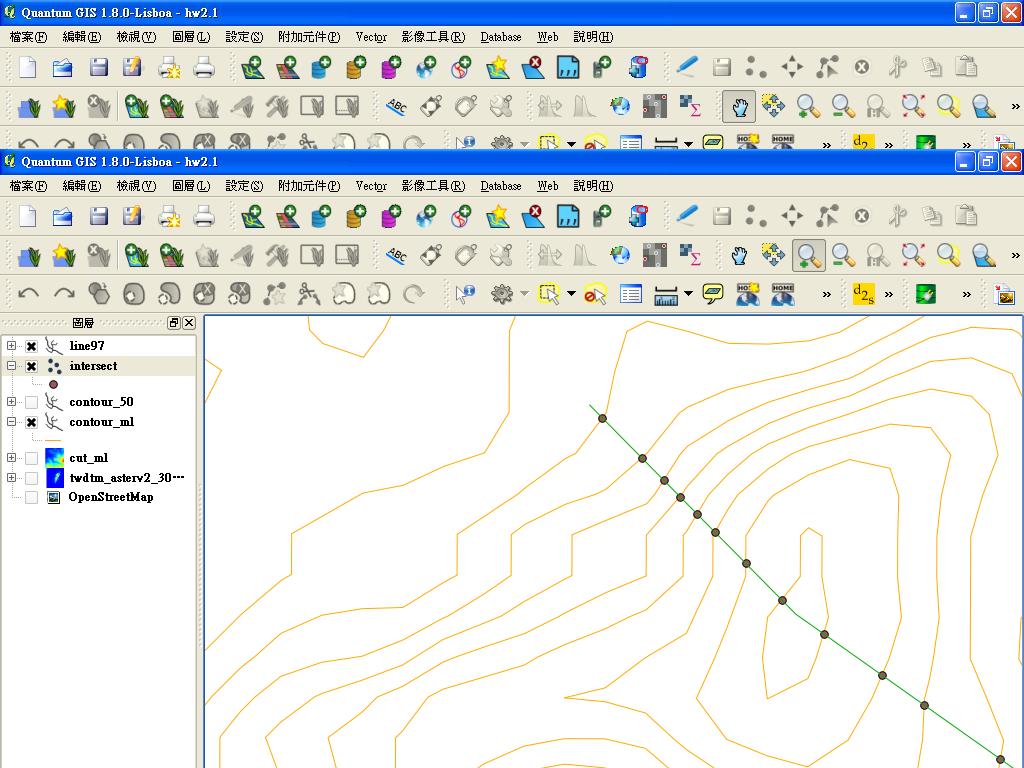

(1)做出貓纜地形等高線主題圖
一剛開始開啟Geotiff檔案直接轉成Contour，但是台灣檔案資料過大，轉檔非常耗時。
